Nyocha nke Ọdịdị Ime na Usoro Ọrụ nke Hydraulic Motors

I. Ihe Nhazi Ime

Isi ọrụ nke amoto hydraulicbụ ịgbanwe ike hydraulic ka ọ bụrụ ike igwe. Nhazi nhazi nke ime bụ ihe niile iji gboo mkpa nke ntụgharị ike. Akụkụ ndị bụ isi bụ ndị a:

1. Isi ihe owuwu ihe

Moto hydraulic niile enweghị ike ime na-enweghị ihe abụọ bụ isi: akara akara na-agbanwe kwa oge na usoro nkesa mmanụ. A na-agbanwe nha olu mechiri emechi site na mmegharị nke plunger, ngwa ma ọ bụ agụba. Usoro nkesa mmanụ na-achịkwa ụzọ maka mmanụ dị elu na-abanye na ụzọ maka obere mmanụ na-apụ apụ.

2. Ụdị usoro dị iche

Ụdị Gear: Ọ na-arụ ọrụ site na nchikota nke gia abụọ dị n'ime na nke mpụga, na-ekesa mmanụ na ntinye mmanụ n'ụzọ ziri ezi. Enwere ọdụ ụgbọ mmiri mmanụ dị iche maka ịwụsa mmanụ a gbapụtara site na ibu. Ọnụ ọgụgụ nke ezé na gia dị ukwuu karịa na mgbapụta ahụ, ya mere mgbanwe ntụgharị dị ntakịrị.

Ụdị agụba: A na-etinye agụba ndị ahụ na rotor, ma enwere mmiri na-agbatị tupu mgbọrọgwụ na mgbọrọgwụ. Mmiri nwere ike ime ka agụba na n'ime elu nke stator na-ejikọta ibe ha, na-akpụ akara. Usoro nkesa mmanụ na-eji valvụ nlele iji hụ na enwere mmanụ nrụgide mgbe niile na mgbọrọgwụ nke agụba.

Ụdị plunger

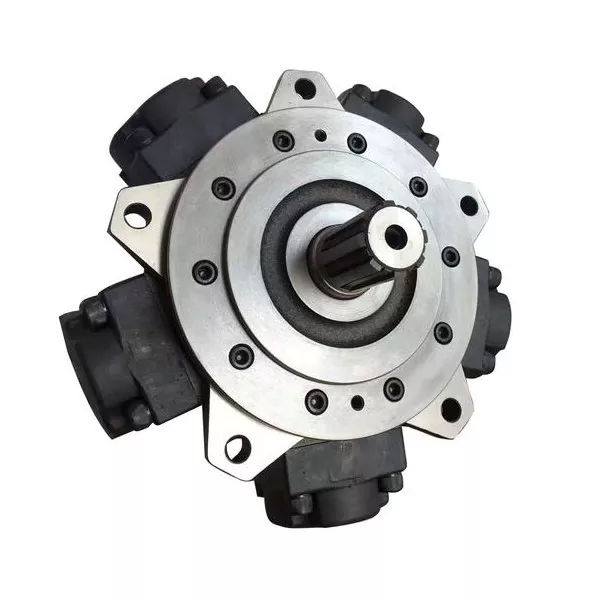

Ụdị radial plunger: The stator na cylinder block nwere eccentricity. N'okpuru ọrụ mmanụ nrụgide, plunger na-agbanye mgbidi dị n'ime nke stator, na ike mmeghachi omume ga-emepụta torque.

Ụdị piston axial: A na-ejikọta ngọngọ cylinder na ogwe moto ọnụ. The plunger na-akpali cylinder ka ọ tụgharịa n'okpuru omume nke ike akụrụngwa nkịtị nke efere swash. Enwere ike imezi akụkụ ọchịchọ nke efere swash, na mbugharị na ọsọ ntụgharị ga-agbanwekwa ya.

3. Pụrụ iche imewe

Ihe a chọrọ maka ntụgharị ntụgharị na ntụgharị azụ: Ọdịdị nke nwere ike ịtụgharị n'akụkụ abụọ ahụ ga-abụrịrị ihe nhụsianya. Ụdị agụba ahụ na-etinye agụba radially, ebe ụdị plunger na-anakwere nhazi ime ime ọtụtụ ihe na-eme.

Ijikwa ntapu: Na mgbakwunye na ntinye mmanụ na ntinye mmanụ, enwekwara ọdụ ụgbọ mmiri dị iche iche. Ọdụ ụgbọ mmiri mmanụ nke moto gear nwere ike igbochi akara njedebe ogwe aka imebi.

II. Usoro ọrụ nke ịtụgharị ike hydraulic ka ọ bụrụ ike igwe

Nkemoto hydraulicna-atụgharị ike site na ngbanwe olu nke ụlọ ọrụ mechiri emechi. E kewara usoro a kapịrị ọnụ na usoro ndị a:

1. Ntinye mmanụ dị elu

Mmanụ dị elu nke mgbapụta hydraulic zitere na-abanye n'ime ụlọ ọrụ moto site na ntinye mmanụ. Ụlọ na-arụ ọrụ nwere oghere plunger, ebe a na-ejikọta ngwa ngwa ma ọ bụ olu n'etiti agụba. A ga-emepụta ọdịiche nrụgide mgbe mmanụ na-abanye.

2. Ọdịiche nrụgide na-eme ka ihe ndị na-arụ ọrụ na-arụ ọrụ

Ụdị Plunger: Mmanụ dị elu na-eme ka onye na-agbapụta n'èzí pụta, na-ekwe ka ọ na-agbanye mgbidi dị n'ime nke stator. A ga-emebi ike mmeghachi omume nke stator na plunger n'ime ihe ndị na-eme ihe ike, na-eme ka ngọngọ cylinder gbanwee.

Ụdị Gear: Mmanụ nrụgide na-abanye n'ime oghere meshing gia, na-akpali gia ka ọ gbanwee. Oghere mmanụ ahụ na-awụpụ mmanụ ahụ gbapụrụ agbapụ.

Ụdị agụba: mmanụ nrụgide na-arụ ọrụ n'akụkụ abụọ nke agụba, na-emepụta hydraulic torque. Akpụkpọ anụ ahụ, n'okpuru ọrụ nke mmiri mmiri, na-agbasochi anya na stator ma mee ka rotor gbanwee.

3. Mechanical ike ntụgharị na mmepụta

A na-agbanwe mmegharị ahịrị ahịrị nke ihe ndị na-arụ ọrụ ka ọ bụrụ ntụgharị ntụgharị site na nhazi igwe. Ogwe mmepụta na-aga n'ihu na-ebufe torque na ntụgharị ọsọ ọsọ. Ọmụmaatụ:

N'ime ụdị radial plunger, a na-agbanye ike nke ọtụtụ plungers, na-eme ka ngọngọ cylinder gbanwee.

N'ụdị piston axial, akụkụ ihu nke efere swash na-edozi nchụpụ ma na-emetụta oke mmepụta.

4. A na-ahapụ mmanụ dị ala

Mgbe ọnụ ọgụgụ nke ọnụ ụlọ na-arụ ọrụ na-ebelata, a na-ewepụ mmanụ dị ala na-esi na mmanụ mmanụ. Mgbe ịmechara otu okirikiri na-arụ ọrụ, nọgide na-etinye mmanụ nrụgide dị elu, ọ ga-agbanwekwa na-aga n'ihu.

Site na usoro a, moto hydraulic nke ọma na-agbanwe ike nrụgide nke sistemu hydraulic ka ọ bụrụ ike igwe. Usoro ntụgharị a na-eme ka a na-eji ya eme ihe n'ọtụtụ ebe dị ka igwe ihe owuwu, ụgbọ mmiri na ogbunigwe.
